在鋁、鈦及銅合金的激光焊接過(guò)程中，由于鋁、銅等材料對(duì)激光的反射率很高( >90% ),光致等離子體對(duì)激光有一定的屏蔽，且焊接中易出現(xiàn)氣孔、裂紋等缺陷，因此可能會(huì)影響激光焊接質(zhì)量。此外，薄板在激光拼焊時(shí)，工件的配合間隙大于0.2mm時(shí)，也會(huì)影響激光焊接效果。故近年來(lái)，國(guó)內(nèi)外學(xué)者均在研究激光焊接時(shí)采用添加填充料的方法。

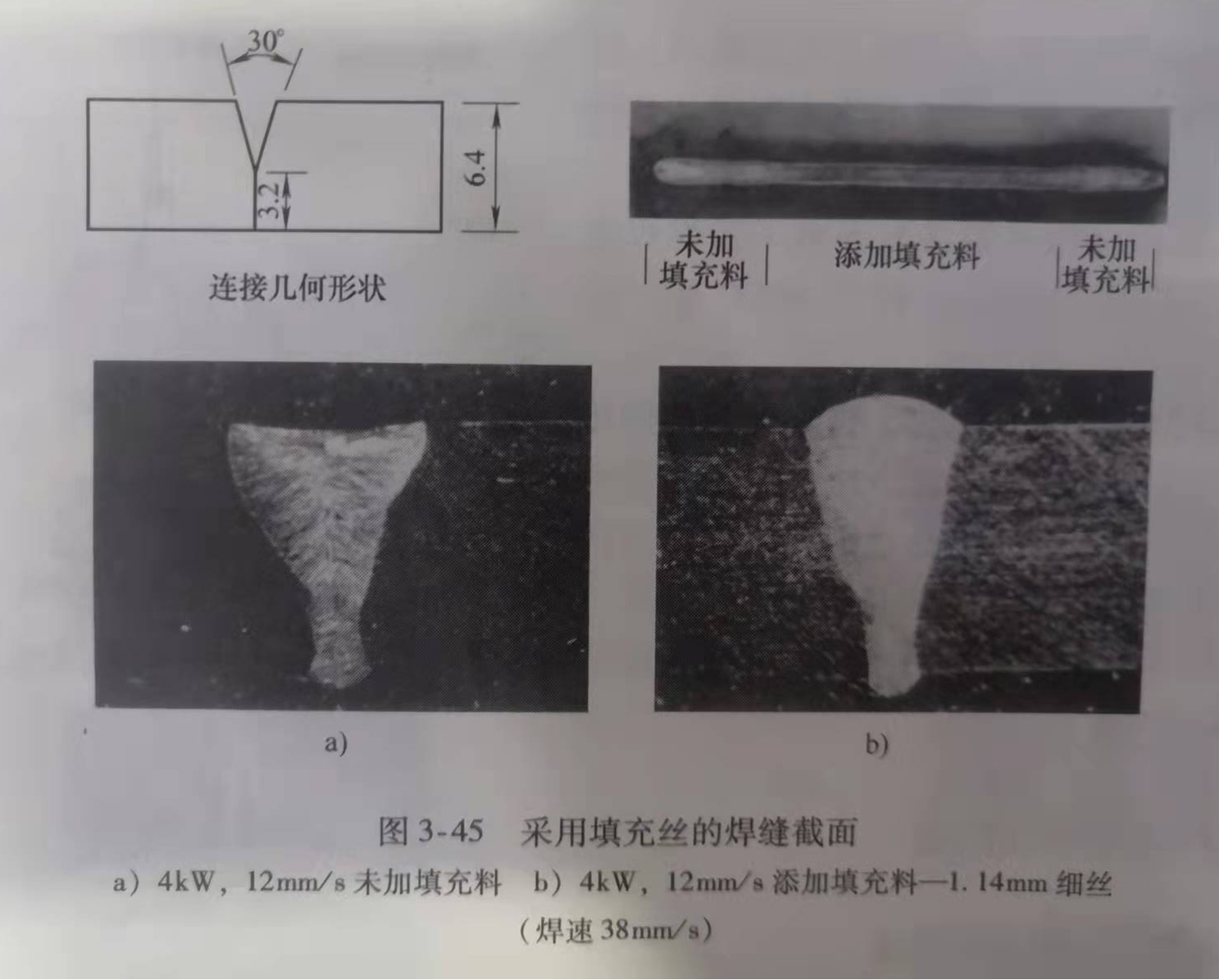

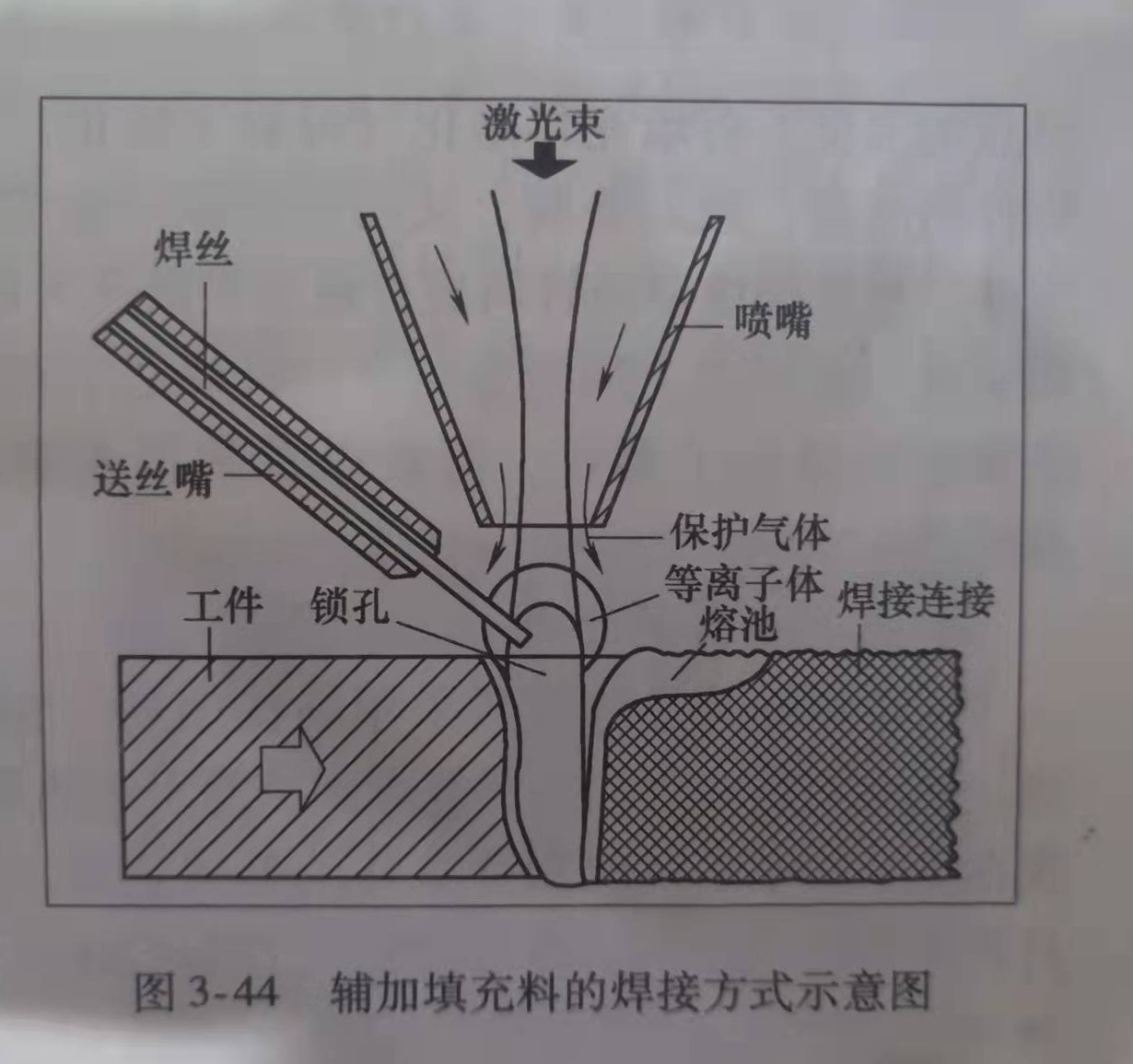

圖3-44所示為輔加填充料的焊接方式示意圖。填充料可以是焊絲形式，也可以是粉末形式，還可以采取預(yù)置填充料方式。由于激光聚焦光斑較小(0.1~1mm),故要求填充絲的直徑也較細(xì)(0.6~1. 5mm)，且在送絲過(guò)程中，焊絲要求有較高的指向性。德國(guó)的Geiger. M等人采用填充絲焊接，填充絲材料為SC1,絲直徑為0.6mm,送絲速度為2~4m/min。
