采用激光焊可以加工多種類型的不銹鋼，例如奧氏體不銹鋼、鐵素體不銹鋼、馬氏體不銹鋼或雙相不銹鋼，也可以焊接沉淀硬化型馬氏體不銹鋼。雙相不銹鋼和奧氏體不銹鋼有的加氮進行合金化，因此應(yīng)通過除氮措施使氣孔含量降低至最小。對由于氮的散失而對相平衡和穩(wěn)定性造成的不利影響，應(yīng)有補償?shù)暮附庸に嚧胧?/span>

不銹鋼激光焊接機

腐蝕的能力。

激光焊不銹鋼優(yōu)缺點

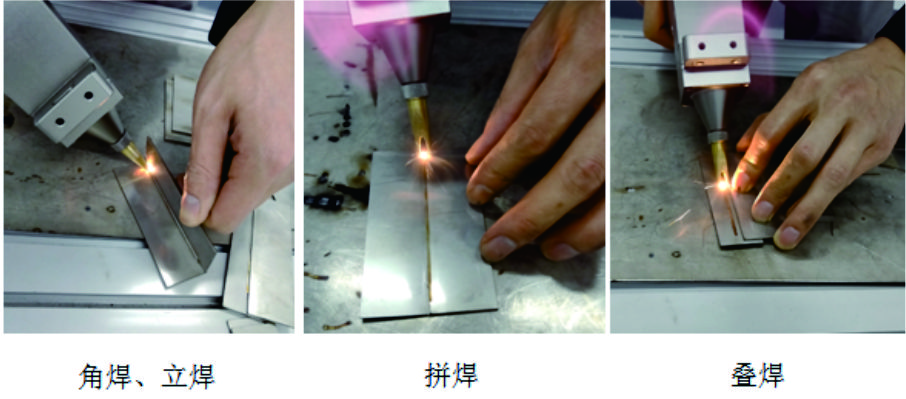

不銹鋼線脹系數(shù)大，導(dǎo)熱性差，能量吸收率和熔化率高。激光焊的焊接速度快，可以減輕不銹鋼焊接接頭區(qū)的過熱、應(yīng)力和變形。不銹鋼激光焊的焊縫無氣孔、夾雜等缺陷，成形良好，平滑美觀，接頭強度和母材相當(dāng)。例如，鐵素體不銹鋼(如304不銹鋼)原始組織是等軸晶加退火孿晶，激光焊后焊縫組織為柱狀樹枝晶;與碳素鋼焊縫不同，不銹鋼激光焊的焊縫硬度沒有明顯提高，而只是略有提高。

雙相不銹鋼激光焊時，需要采用預(yù)防措施來控制最終的焊縫組織，通常的預(yù)防措施是使用合適的填充金屬和使用含有氮氣的保護氣體。沉淀硬化型不銹鋼進行激光焊時，焊縫的抗拉強度有少量的降低，如果需要保證強度性能，可進行焊后時效處理。

對Ni-Cr系奧氏體不銹鋼進行激光焊時，材料具有很高的能量吸收率和熔化效率。用CO2激光焊焊接奧氏體不銹鋼時，在功率為5kW、焊接速度為1m/min、光斑直徑為0.6mm的條件下，光的吸收率為85%，熔化效率為71%。由于焊接速度快，減輕了不銹鋼焊接時的過熱現(xiàn)象和線脹系數(shù)大的不良影響，焊縫無氣孔、夾雜等缺陷，接頭強度和母材相當(dāng)。

激光焊不銹鋼薄板
